คู่มือ หน้าปัด QS-S4

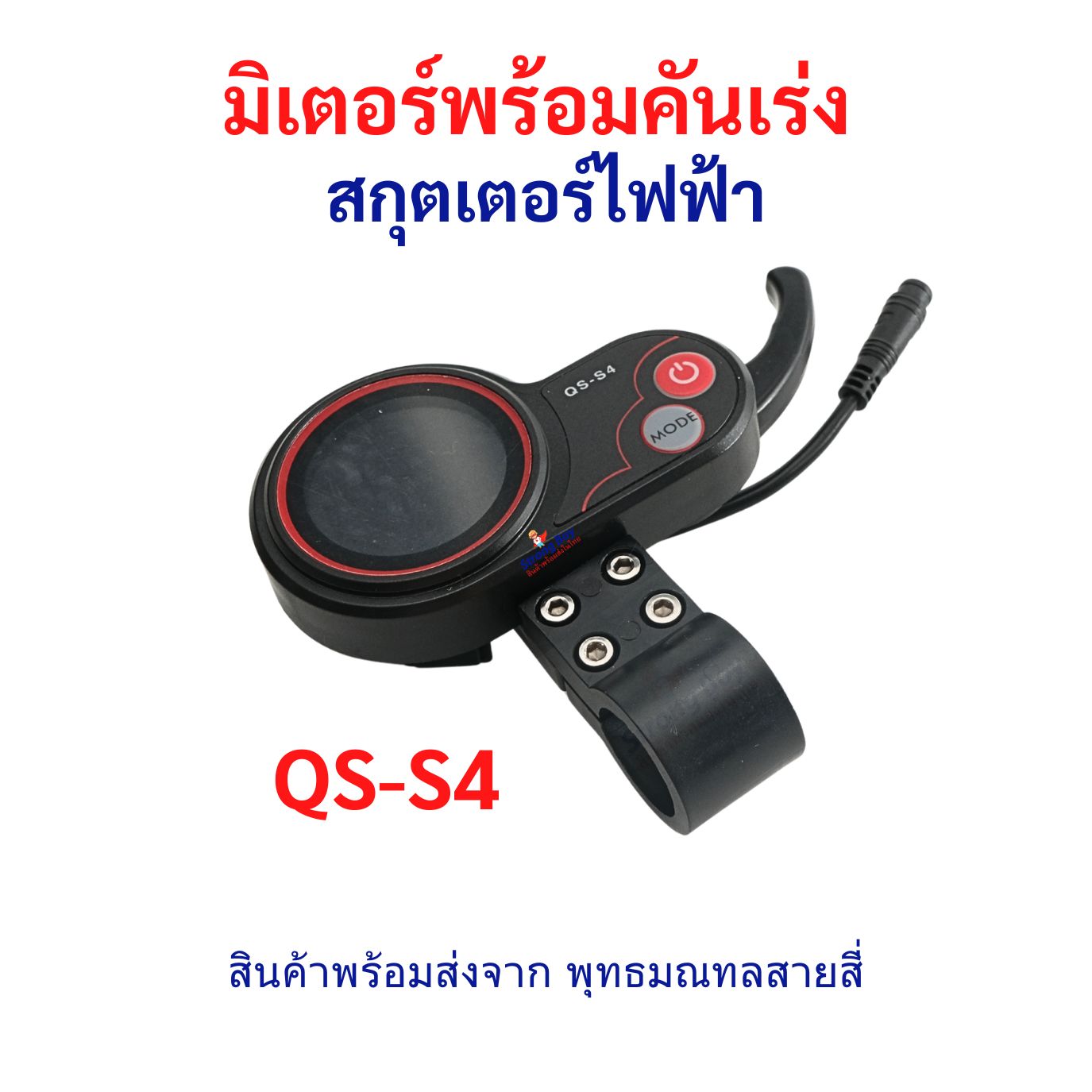

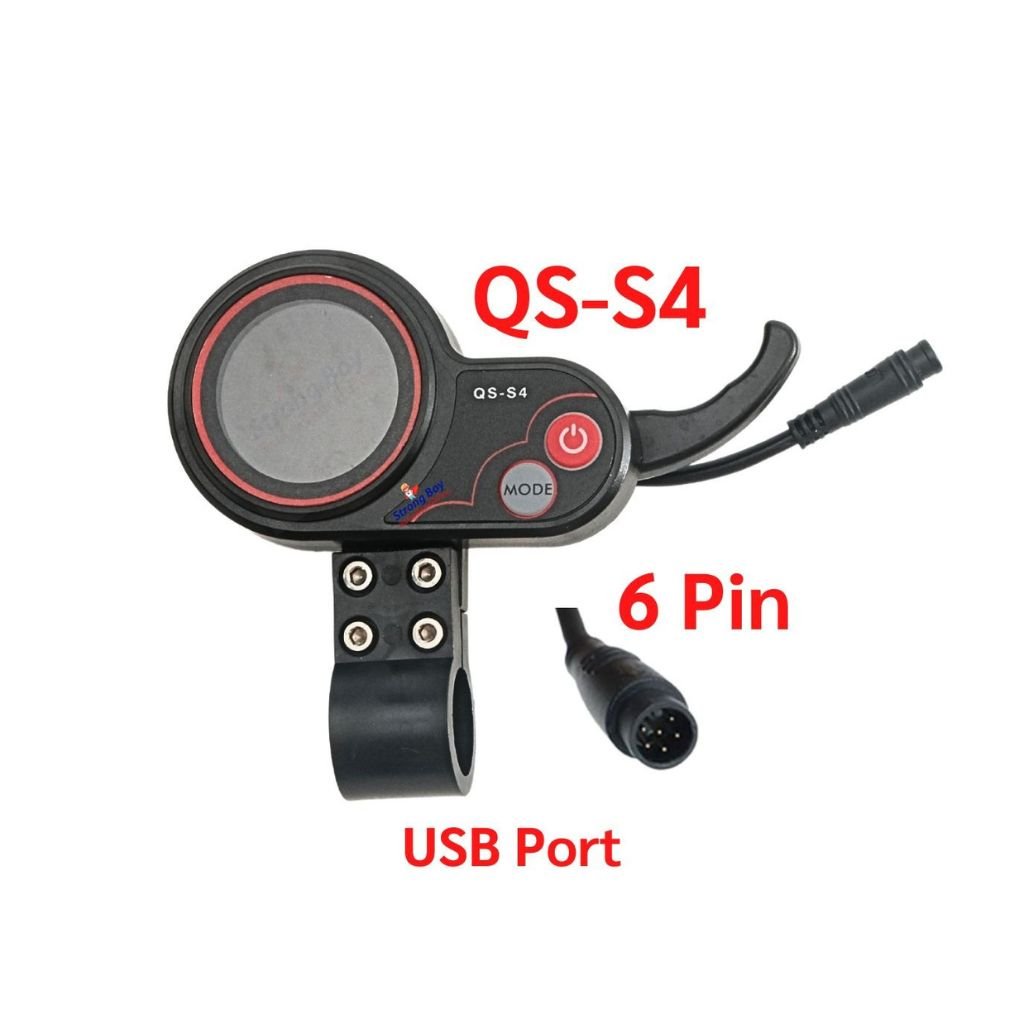

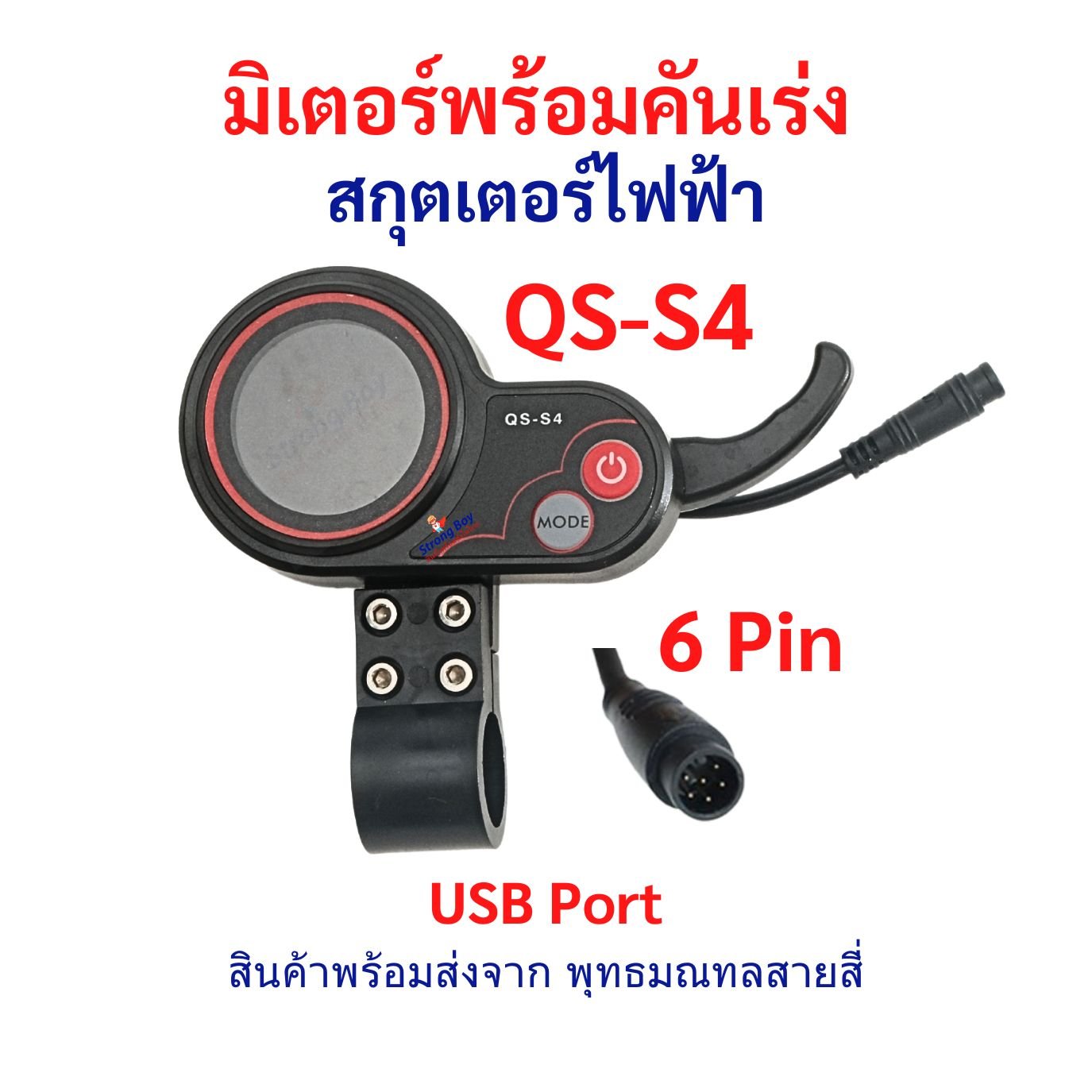

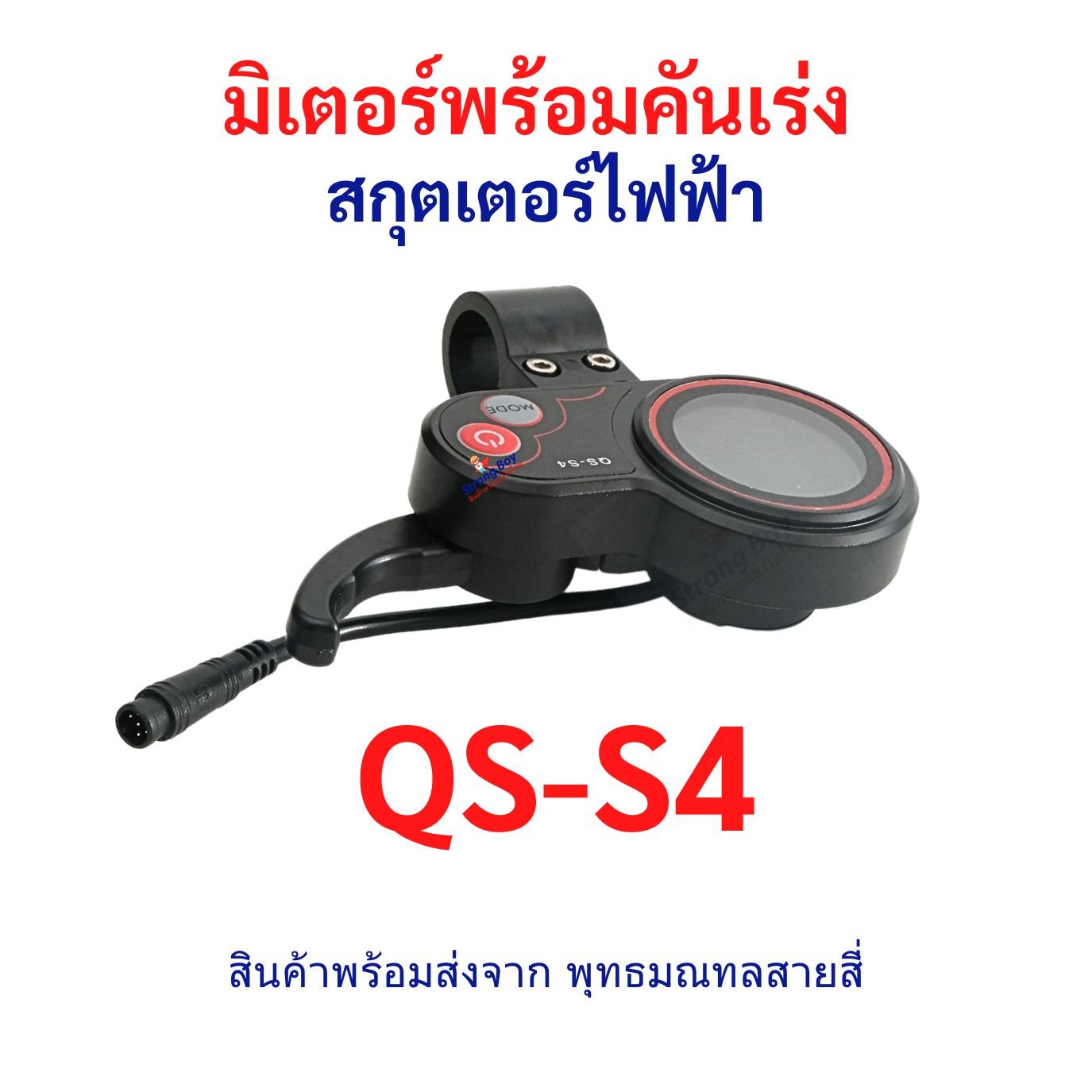

คู่มือการใช้งานหน้าจอ QS-S4

ปุ่มเปิด/ปิด (Power)
ใช้สำหรับเปิดหรือปิดจอแสดงผล (รวมถึงสกู๊ตเตอร์)
วิธีใช้งาน: กดปุ่มสีแดงค้างไว้เพื่อเปิดหรือปิดเครื่อง

มาตรวัดระยะทางและทริป (Odometer & Trip)
เมื่อเปิดเครื่องแล้ว คุณสามารถสลับการแสดงผลได้ระหว่าง:

ระยะทางรวม (Odometer)
ระยะทางทริป (Trip)
แรงดันไฟฟ้า (Voltage)
วิธีใช้งาน:
กดปุ่ม Power (สีแดง) อย่างรวดเร็วเพื่อสลับหน้าจอ


การปรับโหมดความเร็ว / เกียร์ (Speed Mode)
หน้าจอ QS-S4 มีปุ่ม MODE (บางรุ่นเรียกว่า “เกียร์”)
โดยทั่วไปใช้เพื่อจำกัดความเร็วสูงสุดของสกู๊ตเตอร์ เช่น:

โหมดต่ำ (Low) = จำกัดความเร็ว
โหมดสูง (High) = ดึงประสิทธิภาพสูงสุด
หากต้องการดึงศักยภาพสูงสุดของสกู๊ตเตอร์
สามารถปรับค่าในเมนู P-Settings ซึ่งอยู่ในเมนูลึก


วิธีเข้าถึงเมนู P-Settings
เปิดสกู๊ตเตอร์ของคุณ
กดปุ่ม Mode + Power ค้างไว้ 3–5 วินาที เพื่อเข้าสู่เมนู P-Settings
ใช้ปุ่ม Mode เพื่อสลับระหว่างค่า P ต่าง ๆ
กดปุ่ม Power เพื่อเลือกค่าที่ต้องการปรับ
ใช้ปุ่ม Mode เพื่อเพิ่มค่า และ Power เพื่อลดค่า
เพื่อบันทึกการตั้งค่า:

รอหน้าจอ LCD ค้างไว้ 3–5 วินาที หรือ
กดปุ่ม Mode + Power ค้างไว้อีกครั้งเพื่อออกจากเมนู

รายการค่า P-Settings (QS-S4)
รหัส
คำอธิบาย
P0 เส้นผ่านศูนย์กลางล้อ — ใช้คำนวณความเร็วและระยะทางจากรอบมอเตอร์
P1 ความสว่างจอ LCD / การป้องกันแรงดันแบตเตอรี่ต่ำ (ขึ้นอยู่กับรุ่น)
P2 หน่วยแสดงผล (ไมล์/กม.) หรือจำนวนขั้วมอเตอร์
P3 แรงดันแบตเตอรี่สูงสุด — เพื่อให้รายงานเปอร์เซ็นต์ได้ถูกต้อง
P4 ตั้งเวลาให้จอดับอัตโนมัติเมื่อไม่ใช้งาน
P5 ฟังก์ชัน “สตาร์ทจากศูนย์” เปิด/ปิดการออกตัวที่ 0 km/h
P6 เส้นผ่านศูนย์กลางล้อ (สำรอง) หรือระบบควบคุมความเร็วอัตโนมัติ
P7 ขั้วมอเตอร์ หรือความเร็วในการเร่ง
P8 กำลังมอเตอร์สูงสุด หรือความแรงของเบรกรีเจนเนอเรทีฟ
P9 ฟังก์ชันสตาร์ทจากศูนย์ / ความแรงของเบรกอิเล็กทรอนิกส์
P11 ความแรงของเบรกรีเจนเนอเรทีฟ
P12 ความเร็วในการเร่ง (Acceleration)
P13 – P14  ไม่ได้ใช้งาน
P15  แสดงเวลาพักเครื่อง (Idle time)
P16  รีเซ็ตมาตรวัดระยะทางทั้งหมด
P17  ระบบควบคุมความเร็วอัตโนมัติ / ไฟส่องสว่างอัตโนมัติ
P99  รีเซ็ตค่าทั้งหมดของ QS-S4
PA  รีเซ็ตระยะทางตลอดอายุการใช้งาน
PB  แสดงเวลาพักเครื่อง
PC  ปรับความสว่างหน้าจอ LCD

รหัสข้อผิดพลาด QS-S4
เมื่อจอ LCD ตรวจพบข้อผิดพลาด จะปรากฏสัญลักษณ์รูป สามเหลี่ยม + เครื่องหมายอัศเจรีย์
พร้อมรหัสตัวเลขเหนือแถบแบตเตอรี่

ตารางรหัสข้อผิดพลาด
รหัส  และความหมาย
0002  เซ็นเซอร์เบรกขัดข้อง
0006  แรงดันแบตเตอรี่ต่ำเกินไป
0007  มอเตอร์ขัดข้อง
0008  ปัญหาเซ็นเซอร์ฮอลล์มอเตอร์
0009  ตัวควบคุม (Controller) ขัดข้อง
0010  Controller RX ขัดข้อง
0011  Controller TX ขัดข้อง
0012  ข้อผิดพลาดการสื่อสาร BMS
0013  ข้อผิดพลาดไฟหน้า

การแก้ไขปัญหาที่พบบ่อย
รหัส 0002 — เบรกขัดข้อง
มักเกิดจากสวิตช์เบรกรีเจนเนอเรทีฟภายในคันเบรกติดขัดหรือหลุด
ให้ตรวจสอบว่าสวิตช์ทำงานได้ถูกต้องและไม่ค้าง

อาการร่วม:  สกู๊ตเตอร์ไม่เร่งเมื่อบิดคันเร่ง
เกิดจากระบบตัดมอเตอร์ชั่วคราวเพื่อป้องกันอันตราย

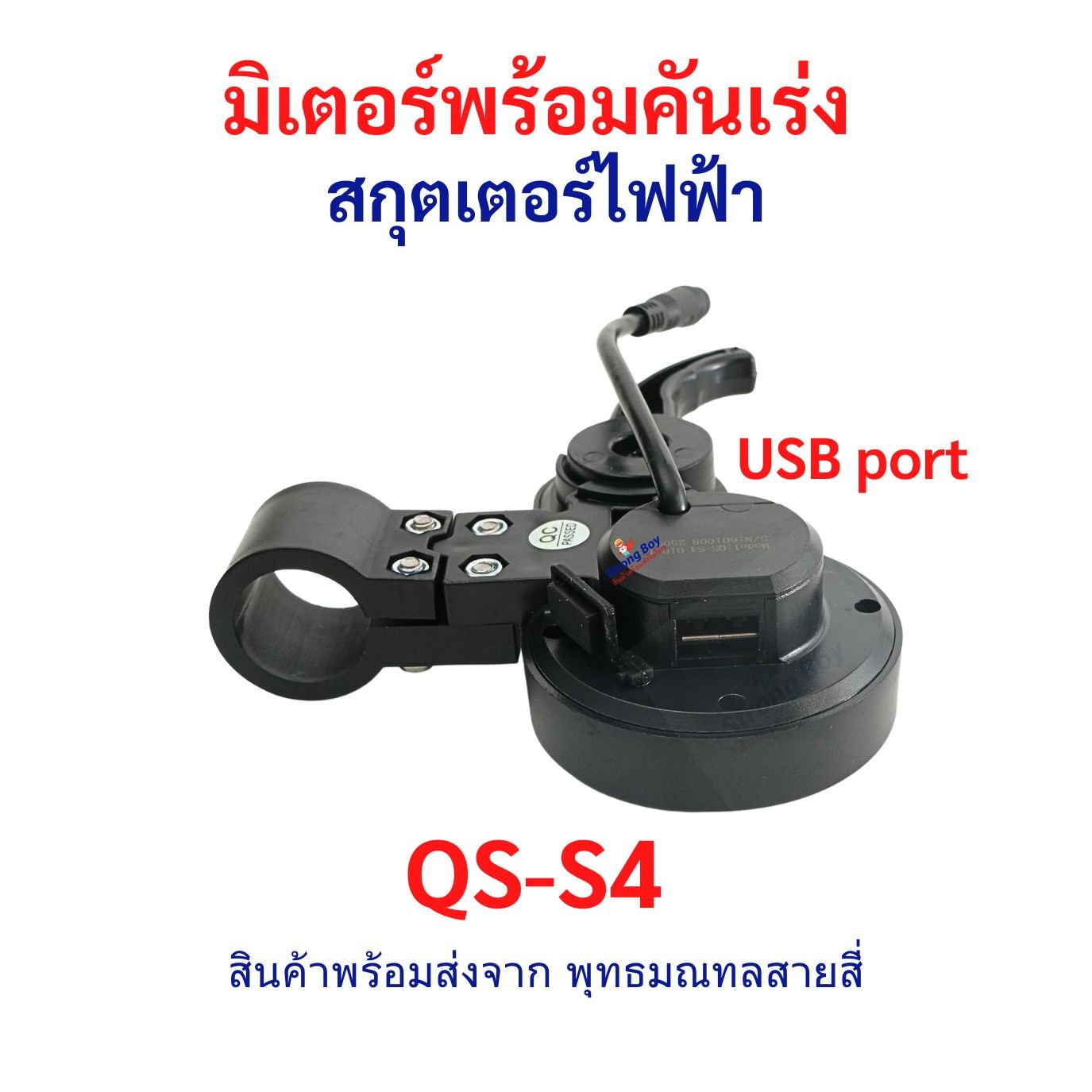

พอร์ต USB
QS-S4 มาพร้อมพอร์ต USB 5V
กระแสไฟประมาณ 500–1000 mA
ใช้สำหรับจ่ายไฟให้กับอุปกรณ์ขนาดเล็กหรืออุปกรณ์เสริม USB

คำเตือน: PCB ของ QS-S4 ไม่ได้ออกแบบให้จ่ายไฟหนัก
ไม่แนะนำให้ใช้ชาร์จโทรศัพท์หรืออุปกรณ์กินไฟสูง
เพราะอาจทำให้วงจรคันเร่ง ไหม้เสียหายได้
